本產品采用電磁隔離原理、專業MCU控制器，隔離測量三相四線制電路的三相交流電壓、三相電流、總有功功率、無功功率、功率因數、各單相功率、頻率、正反向總有功電度等電參量電壓，輸出RS-485數字信號。
400-030-5510

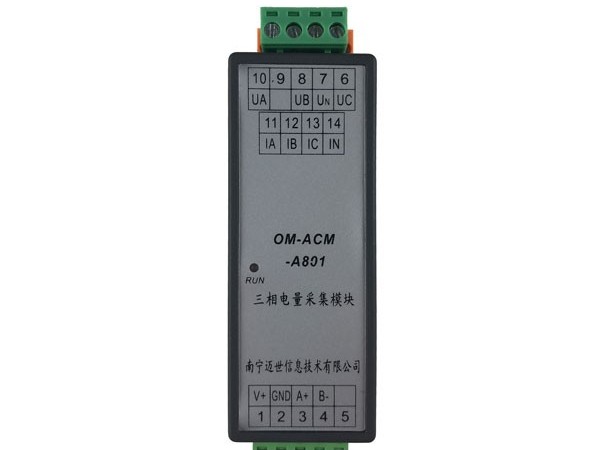

本產品采用電磁隔離原理、專業MCU控制器，隔離測量三相四線制電路的三相交流電壓、三相電流、總有功功率、無功功率、功率因數、各單相功率、頻率、正反向總有功電度等電參量電壓，輸出RS-485數字信號。本產品外置精密互感器直接測量高達1000A的電流，采用真有效值測量、全參數輸出、具有極優的性價比。采用卡裝式結構，體積小巧、安裝方便，是電力參數采集行業的首選模塊。
適用于政府、電力、軍隊、銀行、電信、教育、醫院、機場、鐵路、工廠、酒店、倉庫、交通等行業，專為計算機網絡機房、通信機房、通信基站、電力基站、變電站、居民配電所、UPS機房、蓄電池組機房、戶外機柜、無人值守現場、倉庫等場景的三相電能計量與監測。
| 產品型號 | OM-ACM-A801 | 電源 | DC+10～30V供電，峰值電壓不得超過+40V；典型功耗：≤0.5W |
|---|---|---|---|
| 通信接口 | RS485 MODBUS-RTU標準規約，可選DLT645規約 | 安裝方式 | 35mm 標準DIN導軌安裝 |
| 波特率 | 默認9600，可選2400,4800,9600 數據格式N ,8,1 | 溫度漂移 | ≤50ppm/℃ |
| 三相交流輸入 |
輸入頻率：工頻，45～65Hz； 電壓量程（相電壓）：70V、120V、260V、450V等可選； 電流量程：外置互感器可選； 信號處理：采用專用測量芯片，24位AD，6通道4.8K同步采樣； 數據更新周期：0.04S～1.00S可配置； 過載能力：1.2倍量程可持續；瞬間電流5倍，電壓3倍量程不損壞； 輸入阻抗：電壓通道＞1 kΩ／V；電流通道≤10mΩ； |
工作環境 |
工作溫度：-20～+70℃；存放溫度：-40～+85℃； 相對濕度：5～95%，無結露（在40℃下）； 海拔高度：0～3000米； 環境：無爆炸、腐蝕氣體及導電塵埃，無顯著搖動、振動和沖擊的場所； |

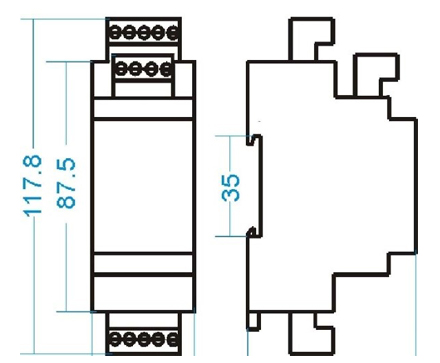

| 測量輸出數據 | 電壓、電流、功率、電能等多個電參量 | 模塊尺寸 | 118×36×59mm |
| 測量精度 | 電壓、電流：±0.2%FS；電量：±0.5%FS；有功電度1級 | 認證 | 第三方檢測報告 |
| 隔離 | DC供電電源、RS-485接口間為共地，與電壓輸入、電流輸入之間相互隔離；隔離耐壓2500VDC | ||

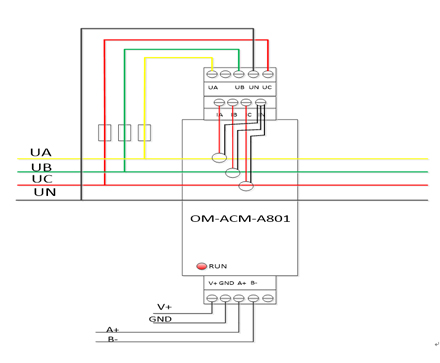

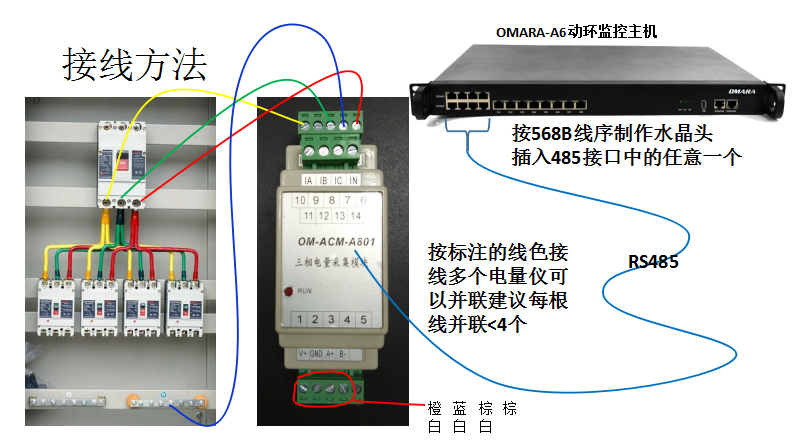

接線前要確保斷開所有信號源，避免發生危險及損壞設備。檢查確認接線無誤后，再接通電源測試。
接通電源后，通訊端子A+與B-間的LED運行指示燈會根據設置的數據更新速率同步閃爍，通訊時會變速閃爍。
產品出廠時，均設置為默認配置：地址1號、波特率9600bps、數據格式“n,8,1”、數據更新速率為600ms、變比為1；
